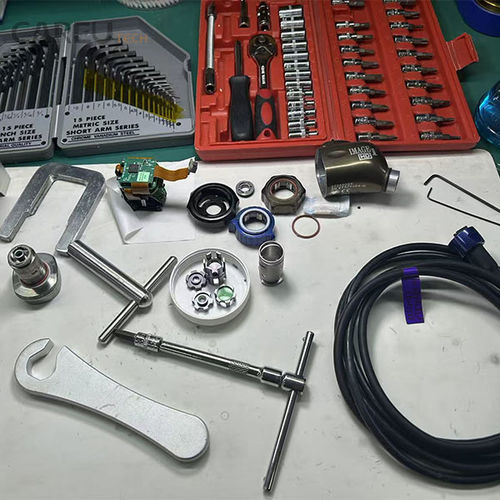

Proces demontażu głowicy kamery Storz 22220055 H3-Z

Ogólna procedura demontażu

Dokładne kroki mogą się nieco różnić, ale jest to standardowa procedura dla większości sztywnych endoskopów, takich jak H3-Z.

Krok 1: Kontrola zewnętrzna i przygotowanie

1. Fizycznie sprawdzić głowicę aparatu pod kątem jakichkolwiek wyraźnych uszkodzeń zewnętrznych.

2. Robić zdjęcia na każdym kroku.To jest twoja referencja do ponownego montażu.

3. Połóż głowicę aparatu na matce ESD i przymocuj pasek do nadgarstka.

4. Usuń głowicę aparatu z kabla łączącego (jeśli jest to konstrukcja modułowa).

Krok 2: Usunięcie zewnętrznej powłoki/obudowy

1. Należy zlokalizować i usunąć małe śruby na zewnątrz głowicy aparatu, często ukryte pod naklejkami gwarancyjnymi lub gumowymi uchwytami.Zdejmowanie tych naklejek unieważni gwarancję.

2. Ostrzegawczo użyj plastikowych szpundek, aby rozdzielić pół i obejść szwy.Nie używaj narzędzi metalowychJak wyciągają aluminiową obudowę.

3. Kiedy powłoka zostanie oddzielona, będziesz miał dostęp do głównego wewnętrznego zespołu.

Krok 3: Odłączenie elementów wewnętrznych

1. Teraz zobaczycie główną płytę drukowaną (PCB), blok czujnika i złącze przewodzące światłem.

2. Zanim coś usuniesz, zwróć uwagę na położenie wszystkich elementów.

3. Należy ostrożnie odłączyć wszelkie przewody, ponieważ często mają one małe zamknięcie, które musi zostać odwrócone, zanim przewody zostaną wyciągnięte.

4. Należy zauważyć i odłączyć wszelkie inne podłączacze.

Krok 4: Dostęp do czujnika i optyki

1. Czujnik jest zazwyczaj umieszczony w oddzielnym metalowym bloku przymocowanym do głównego płytki PCB lub przedniej obudowy.

2. Odkręć blok czujnika od jego mocu.

3. Obiektyw przedni jest prawdopodobnie zamknięty w dystalnym końcu głowicy aparatu.

Krok 5: Czyszczenie (jeśli dotyczy)

• Przednia soczewka:Jeśli przednia soczewka jest brudna, najpierw delikatnie ją oczyszcz z powietrzem sprężonym.nakładać małą kroplę czyszczacza soczewek na tkaninę z mikrofibry i delikatnie wytrzeć soczewkę w ruchu okrągłym od środka w kierunku zewnętrznym.Nigdy nie nakładaj płynu bezpośrednio na soczewkę.

• Czujnik: Wyjątkowa ostrożność!Użyj specjalnego wycieracza czujników zaprojektowanego do jego rozmiaru.

• Wewnętrzna optyka:Jeśli w środku znajduje się kurz, najbezpieczniejszą metodą jest użycie bardzo delikatnego strumienia sprężonego powietrza.
